| 加工定制：是 | 品牌：*** | 型号：4个照射头 |
| 用途：固化 | 外形尺寸：说明 | 重量：15Kg |
| UV主峰波长：365NM | 功率密度：1-5个照射头可选 | 总功率：4个照射头 |
| 规格：LD-4个头 |

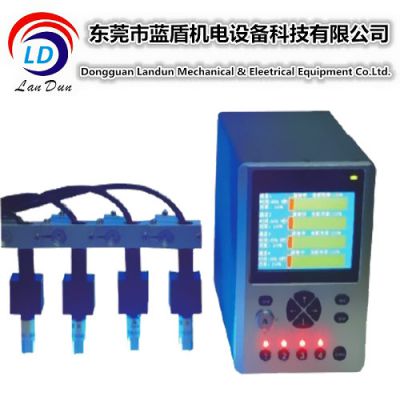

我司专业生产UP3-LED-UV点光源厂家，质量***价格合理，具有优势的售后服务！
LED点光源详细说明：
一、注意事项：
1．照射过程中，不能用照射头对准人体的皮肤，眼睛等身体部位。
2．将照射头工作位置固定，使用照射按钮或脚踏开关，控制照射头工作。
3．不允许拧动照射头前端透镜，否则会影响到输出的紫外线能量。
4．请用干纸巾擦洗设备。
5．确保设备干燥的工作环境。
6．设备处于工作状态时，请不要设置参数。
7．设备断电或通电不久时，请不要触摸照射头.
二、设备安装
1.脚踏开关连接
1-4端口分别连接控制通道1-4照射头脚踏开关。4个端口连接方式相同，我们将为您示范端口1脚踏开关的连接。端口1左接线孔和右接线孔各有一个用于固定导线的小按钮，按下这个按钮，将脚踏开关的两条导线不分顺序插入孔中，然后松开按钮，连接完毕。如果需要断开连接，只需按下接线孔的小按钮，拔出导线即可.
2.照射头连接：
照射头连接端与设备通道借口针孔对应，推进即可。
3．电脑信号线连接
将电脑信号线与设备COM接口对应连接。
4．电源连接
将电源适配器接头与设备电源接口对应连接即可。
三、设备操作：
操作图解
1.功能键说明
| 操作键名称 | 功能 |
| 确定 | 确定设备 |
| 取消 | 返回上一级菜单 |
| 菜单 | 进入主菜单，辅助通道设定 |
| 向上方向键 | 选择设置项，辅助通道设定 |
| 向下方向键 | 选择设置项，辅助通道设定 |
| 向左方向键 | 选择设置项，辅助通道设定 |
| 向右方向键 | 选择设置项，辅助通道设定 |
| 总照射 | 控制4个通道同时照射或同时停止 |
| 分立照射按钮1 | 控制通道1照射或停止 |
| 分立照射按钮2 | 控制通道2照射或停止 |
| 分立照射按钮3 | 控制通道3照射或停止 |
| 分立照射按钮4 | 控制通道4照射或停止 |
2.操作术语注释
| 术语名称 | 注释 |
| 固定功率照射 | 光功率可在0-***内范围内设定，设定好后光功率恒定间和功率 |
| 阶梯功率照射 | 系统提供6小时阶梯照射，每个阶梯可分别设置照射时间和功率 |
| 人工控制 | 只能用脚踏开关控制照射头即时工作 |
| 自动控制 | 脚踏开关，分立照射按钮和总照射键都可控制照射头工作 |
| 脚踏板1控制4路 | 通道1脚踏开关控制4个通道照射头同时工作或停止 |
| 分别控制 | 4个脚踏开关分别控制4个通道照射头工作 |
3.启动系统
接通电源－打开后面的开关－把前面的电子锁打开－系统启动完毕
4.关闭系统
关掉电子锁－关掉后面的开关－拔掉电源－系统关闭完毕
四、主菜单功能操作
1.照射：
开机后，按菜单键，进入主菜单，如图1，
图1
开机默认菜单选中项为照射，按确定键，进入4个通道的选择界面，如图2，
图2.
用向上方向键选择您需要查看的通道，4个通道查看方法相同。我们将为您示范通道1的当前状态查看。用方向键选择通道1，按确定键，进入通道1的状态查看。如图3，通道1的当前照射模式是:固定功率照射，照射功率***，照射时间10秒。
图3.
2.查询照射总时间
开机后，按菜单键，进入主菜单，如图1。用向下方向键选择主菜单中查询照射总时间，按确定键，进入4个通道的照射总时间查询。如图4。
图4.
| 通道1的照射总时间 | 1小时11分33.3秒 |
| 通道2的照射总时间 | 1小时11分33.4秒 |
| 通道3的照射总时间 | 1小时11分33.9秒 |
| 通道4的照射总时间 | 1小时11分35.5秒 |
3.蜂鸣器设定
开机后，按菜单键，进入主菜单，如图1.用向下方向键选择主菜单中蜂鸣器设定，按确定键，进入蜂鸣器设定，如图5.
图5.
用高上方向键或高下方向键选择蜂鸣器打开或关闭，选择好后按确定键，回到主菜单。
4.控制方式设定：
开机后，按菜单键，进入主菜单，如图1.用向下方向键选择主菜单中控制方式设定，按确定键进入设定界面，如图6.
图6.
进入控制方式设定界面，总照射按钮设定是默认选中项，按确定键进入总照射头按钮设定，如图7.
图7.
用向上方向键或向下方向键选择总照射头键有效或无效，选择好后按确定键，回到图6.用向下方向键选择分立照射按钮设定，如图7.向上方向键或向下方向键选择分立照射有效或无效，选择好后按确定键，回到图6.
用向下方向键选择脚踏板控制方式设定，按确定键进入脚踏板控制方式设定，如图8.向上方向键或向向下方向键选择控制方式，按确定键，返回图8.控制方式设定完毕，按取消键回到主菜单。
图8.
5.照射方式设定.
开机后，按菜单键，进入主菜单，如图1.用向下方向键选择主菜单中照射方式设定，按确定键，进入1个通道的选择界面，如图2.用向上方向键，向下方向键选择您需要设定的通道，4个通道的设定方法相同。我们将为您示范通道1的设定。
用方向键选择通道1，按确定键进入设定界面，如图9.
图9.
用方向键选择固定功率照射，按确定键进入，如图10.
图10.
如需了解更多操作，可与我们的工作人员直接联系.
